淺談?wù)耒R的特點及應用

振鏡一個振鏡頭是由 XY 軸振鏡電機、XY 軸伺服驅動板、振鏡安裝體、外殼等部件組成。電腦控制器提供的信號通過驅動放大電路驅動光學掃描頭， 從而在X-Y平面控制激光束的偏轉。

振鏡的基本工作原理

振鏡系統實際上是由伺服控制板與擺動電機組成的高精度伺服控制系統，當輸入一個驅動信號時，擺動電機就會按一定電壓與角度的轉換比例擺動一定角度。整個過程采用閉環反饋控制，由位置傳感器、誤差放大器、功率放大器、位置區分器、電流積分器等五大控制電路共同作用。

振鏡分類

按產地分類可分為：進口的和國產的;

按通光孔徑分類可分為：Φ 7、Φ 10、Φ 12、Φ 14、 Φ 16、Φ 20 等;

按輸入的控制信號方式分類可分為：模似振鏡和數字振鏡;

按激光的波長分類可分為：10.6μ m、1064nm、532nm 等;

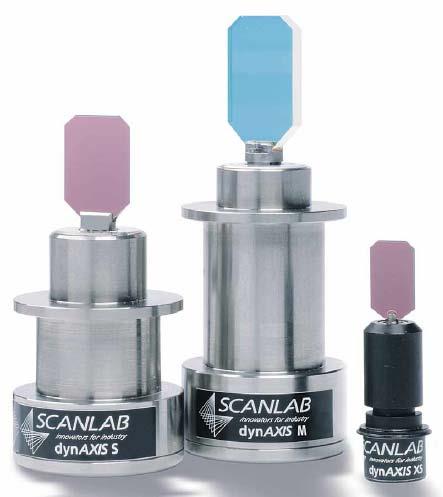

各類振鏡的外觀區別

根據鏡片的大小可區分出通光孔徑是大還是小 1.3.2;根據鏡片表面的顏色可區分是 CO2 的還是 YAG 的。

振鏡的用途

一、適用于 6mm 光斑以下的高速振鏡，主要用于舞臺燈光演示、激光動畫、激光廣告機等;

二、適用于 12mm 光斑以下的高速高精度振鏡，主要用于光纖激光打標機、半導體泵浦激光打標機、飛行打標及紅外像儀;

三、適用于 20mm 光斑以下的高速高精度的振鏡，主要用于精密激光打標、激光成型、激光調阻和激光雷達。

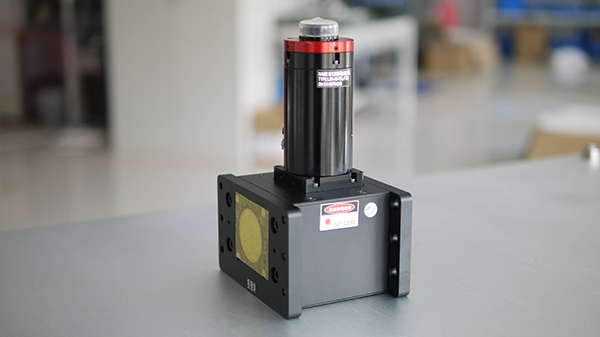

奧萊光電振鏡同軸光路系統的特點：

1.小尺寸產品不再成為激光打標或焊接不敢觸碰的傷痛。視覺的加入，讓“小”變“大”，傳統打標機無法控制的精度問題，在這里迎刃而解。

2.治具的精度不再是打標精度的控制者。視覺的精度定位解放了治具的精密性，此時，打標的的精度已和治具無光。

3.產品擺放的角度和位置不再受到約束。只需將產品放在激光場鏡的出光范圍內即可。

4.可用于激光標記，激光視覺，激光精密打標，激光精密焊接，激光精密切割等。
